产品详情
ASC-4218B
型号 : ASC-4218B
类型 : 结构机箱
特性 : 4U 19英寸
产品详情

ASC-4218B 是一款兼容CPCI/PXI/PXI-E规范的3U机箱,结构坚固,性能稳定,具有良好的通风性能,可上架安装也可桌面使用,非常适合测量测试使用。

ASC-4218B遵循PXICompactCI设计规范,因此机箱可安装标准的CPCIPXIPXI-E背板,槽位数1-21槽不等。开放式的设计,可以选择CPCI电源、ATX电源、模块电源等多种供电方式,多种组合满足不同的使用需求。

为满足用户的需求,ASC-4218B可作为标准机箱也可接受定制。

▼产品特性

  ■兼容性强

       ASC-4218B的设计严格按照CompactPCI®2.0R3.0规范和PXI硬件规范Rev.2.2操作,可作为CPCI/PXI/PXI-E等多种总线的应用平台。

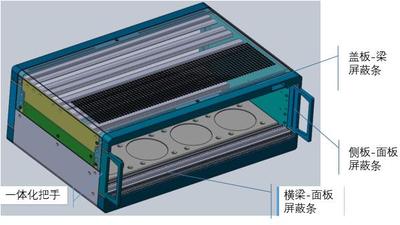

■结构坚固,电磁屏蔽性能优异

ASC-4218B的主体部件全部采用铝铣加工,强度高;箱体内部侧板的厚度比普通插箱的侧板厚2倍;外部安装盖板,增强密闭性,降低电磁泄露;箱体表面采用静电吸附喷涂处理,漆面光滑耐磨;部件结合处增加屏蔽设备,增强箱体电磁屏蔽能力。此外机箱配有一体化把手,可选装法兰,用于上架式安装。

▼产品规格:

结构尺寸

439.12×177.06 ×  302.21 mm (宽×高×深)

散热系统

风扇强制冷却,底部安装3个直流12V风扇

后走线I/O

80mm深度后走线I/O

工作温度

0℃至50

储存温度

-20℃至80

相对湿度

5%至95%,无凝露

冲击

15G-峰值,11ms持续时间,非运行

振动

1.2Grms,每轴频率5-330Hz,非运行

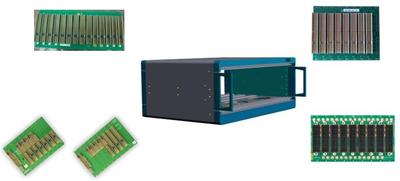

▼配置信息:

背板

3U  2-21CPCI背板

3U  2-14PXI/PXI-E背板

电源

多种规格工业ATX电源可选

3U 8HP CPCI电源

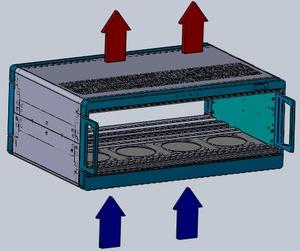

▼散热图示

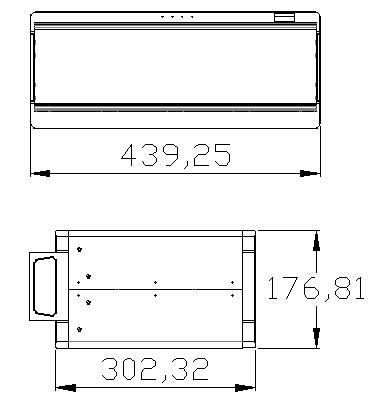

机械尺寸
